Informazioni di Base.
Model No.

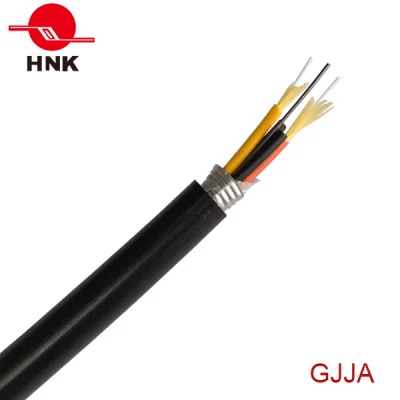

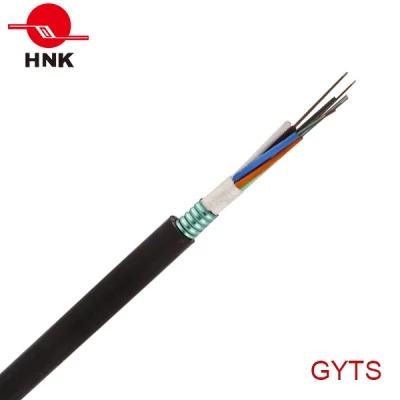

Fiber Optic Cable
Materiale della guaina
PE, LSZH, PVC
lunghezza
secondo necessità
nuclei in fibra
secondo necessità
Pacchetto di Trasporto
Wooden Wheel
Specifiche
RoHS
Marchio
HNK or OEM
Origine
Shenzhen, China
Codice SA
85447000
Capacità di Produzione
1000000m/Month
Descrizione del Prodotto
Stabilimento certificato ISO9001 di HNK A Shenzhen, Cina. HNK Ha Generato Un Completo

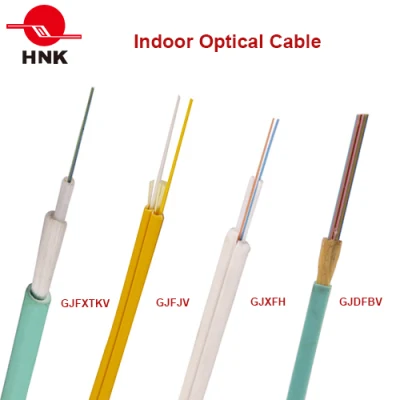

linea Di Prodotti per cavi per interni ed esterni In Strutture a tubo rigido e con buffer.
Prestazioni eccellenti E Prezzo competitivo. Contattaci Subito Per Ulteriori Dettagli!
Conforme o superiore Allo standard
. ITU-T G652. D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657. A . IEC60793-2-10 Tipo A1a. 1/A1b OM1/OM2
. IEC60793-2-10 Tipo A1a. 2 OM3 . IEC60793-2-10 Tipo A1a. 3 OM4
. ISO/IEC 11801 , ISO/IEC 24702 . IEEE 802.3z Gigabit Ethernet
. ANSI/TIA/EIA 568C. 3 . Direttiva ROHS 2011/65/EU(ROHS2.0)
Caratteristiche ottiche
Tra Tutte Le Differenze Tra Fibra multimodale e fibra monomodale , le Differenze più fondamentali Sono Le
dimensione Del nucleo della fibra E Relativa attenuazione O Perdita E Larghezza di banda Della fibra. Più piccolo È il
Diametro del nucleo , Maggiore È la larghezza di banda della fibra E Minore È L'attenuazione (perdita In DB Per Chilometro).
L'attenuazione E La larghezza di banda della fibra Dipendono anche Dalla Lunghezza d'onda.
Il singlemode È Stato per La trasmissione ad alta velocità a lunga distanza E Multimodalità (in 50 Μm O 62.5 Μm
diametri del nucleo ) È Stato usato Per Applicazioni a distanza ridotta a velocità ridotta. La fibra multimodale da 50 µm Aveva Un valore inferiore
costo E Larghezza di banda modale più elevata Rispetto Alla fibra ottica multimodale da 62.5 µm. La larghezza di banda È Una misura Di
Capacità di trasporto dati Della fibra. Una Fibra a larghezza di banda più elevata Trasporta Più Dati. Vedere La tabella Seguente.
Codice Colore standard per fibra ANSI/TIA/EIA-598-B.
Codice colore
Informazioni per l'ordinazione
Numero di parte : OC-XX-ABCDCL
Guida all'ordinazione
linea Di Prodotti per cavi per interni ed esterni In Strutture a tubo rigido e con buffer.
Prestazioni eccellenti E Prezzo competitivo. Contattaci Subito Per Ulteriori Dettagli!
Conforme o superiore Allo standard
. ITU-T G652. D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657. A . IEC60793-2-10 Tipo A1a. 1/A1b OM1/OM2
. IEC60793-2-10 Tipo A1a. 2 OM3 . IEC60793-2-10 Tipo A1a. 3 OM4
. ISO/IEC 11801 , ISO/IEC 24702 . IEEE 802.3z Gigabit Ethernet
. ANSI/TIA/EIA 568C. 3 . Direttiva ROHS 2011/65/EU(ROHS2.0)
Caratteristiche ottiche
Tra Tutte Le Differenze Tra Fibra multimodale e fibra monomodale , le Differenze più fondamentali Sono Le
dimensione Del nucleo della fibra E Relativa attenuazione O Perdita E Larghezza di banda Della fibra. Più piccolo È il
Diametro del nucleo , Maggiore È la larghezza di banda della fibra E Minore È L'attenuazione (perdita In DB Per Chilometro).
L'attenuazione E La larghezza di banda della fibra Dipendono anche Dalla Lunghezza d'onda.
Il singlemode È Stato per La trasmissione ad alta velocità a lunga distanza E Multimodalità (in 50 Μm O 62.5 Μm
diametri del nucleo ) È Stato usato Per Applicazioni a distanza ridotta a velocità ridotta. La fibra multimodale da 50 µm Aveva Un valore inferiore
costo E Larghezza di banda modale più elevata Rispetto Alla fibra ottica multimodale da 62.5 µm. La larghezza di banda È Una misura Di
Capacità di trasporto dati Della fibra. Una Fibra a larghezza di banda più elevata Trasporta Più Dati. Vedere La tabella Seguente.
| Tipo di fibra | Max. Attenuazione (DB/km) | Avvio riempimento min Larghezza di banda (MHz. Km) | Ethernet min. Gigabit Distanza di collegamento (m) | ||||||
| Gigabit | 10 Gigabit | ||||||||
| 850 nm | 1300 nm | 1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nnm | |
| OM1 62.5/125µm | ≤2.7 | ≤0.6 | - | - | ≥500 | ≥600 | 275 | 550 | - |
| OM2 50/125µm | ≤2.3 | ≤0.6 | - | - | ≥500 | ≥500 | 750 | 600 | 150 |
| OM3 50/125µm | ≤2.3 | ≤0.6 | - | - | ≥1500 | ≥500 | 1000 | 600 | 300 |
| OM4 50/125µm | ≤2.3 | ≤0.6 | - | - | ≥3500 | ≥500 | 1100 | 600 | 550 |
| G652D 9/125µm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125µm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
Codice Colore standard per fibra ANSI/TIA/EIA-598-B.
| Numero fibra | Colore fibra | Numero fibra | Colore fibra |
| Fibra 1 | Blu | Fibra 7 | Rosso |
| Fibra 2 | Arancione | Fibra 8 | Nero |
| Fibra 3 | Verde | Fibra 9 | Giallo |
| Fibra 4 | Marrone | Fibra 10 | Viola |
| Fibra 5 | Grigio | Fibra 11 | Rosa |
| Fibra 6 | Bianco | Fibra 12 | Acqua |
| Fibra 13 E Superiore Il Codice colore Viene ripetuto Con Aggiunta Di una striscia nera O Di un trattino | |||
| Nota: Il colore del tubo in fibra Sarà Seguito Nello stesso Ordine. | |||
Codice colore
Informazioni per l'ordinazione
Numero di parte : OC-XX-ABCDCL
Guida all'ordinazione
| XX | R | B | C | D | CL |
| Tipo di cavo | Giacca | Fibra/tubo | Conteggio fibre | Tipo di fibra (FXX) | Colore rivestimento (CL) |
| Vedere riferimento Sopra | 1=PVC 2=LSZH 3=PE | 01=01 Fibra/T. 02=02 Fibra/T. ... 11=11 Fibra/T. 12=12 Fibra/T. | N. Di fibra 004F, 048F | OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A | Come Indicato Nella Tabella dei codici colore |
